"Barometre Sensörü" sayfasının sürümleri arasındaki fark
| 8. satır: | 8. satır: | ||
[[Dosya:Abdullah.png|thumb|center|400px|Açıklama]] | [[Dosya:Abdullah.png|thumb|center|400px|Açıklama]] | ||
| − | + | [[Dosya:Diyagram1.png|thumb|right|500px|Açıklama]] | |
'''Ölçüm akış diyagramı: ''' Yan tarafta görünen diyagramdaki adımlar datasheet verilerine göre çizilmiştir. Kodlama aşamasında “Donanım Basınç örnekleme doğruluk modları” başlığı altında farklı örnekleme modları kullanarak güç tüketimi, hız ve çözünürlük seçilebilir. | '''Ölçüm akış diyagramı: ''' Yan tarafta görünen diyagramdaki adımlar datasheet verilerine göre çizilmiştir. Kodlama aşamasında “Donanım Basınç örnekleme doğruluk modları” başlığı altında farklı örnekleme modları kullanarak güç tüketimi, hız ve çözünürlük seçilebilir. | ||
| − | [[Dosya:Tablo.png|thumb|left|350px | + | [[Dosya:Tablo.png|thumb|left|350px|Açıklama]] |
Seçilmek istenen örnekleme modu (Over Sampling Settings) programlama kısmı aşağıdaki şekilde tanımlanmalı ve akış diyagramında belirtilen moda göre bekleme süresi ayarlanmalıdır. OSS(0x03) katsayısı değeri, basınç hesaplama kısmında kullanılacak katsayıdır. | Seçilmek istenen örnekleme modu (Over Sampling Settings) programlama kısmı aşağıdaki şekilde tanımlanmalı ve akış diyagramında belirtilen moda göre bekleme süresi ayarlanmalıdır. OSS(0x03) katsayısı değeri, basınç hesaplama kısmında kullanılacak katsayıdır. | ||
00:26, 27 Nisan 2021 tarihindeki hâli
Genel tanımlama: BMP180 dijital basınç sensörü, cep telefonları, GPS ve navigasyon cihazları gibi dış mekân ekipmanlarında kullanılmak üzere BOSCH firması tarafından üretilmiştir. Düşük güç tüketimi ve yüksek çözünürlük özelliklerinin yanında I2C ara yüzünü kullanarak kullanım kolaylığı sağlar. Sensor ortamdaki basınç ve sıcaklık değerlerini ölçebilir. Basınç değerine bağlı olarak rakım(irtifa) değeri hesaplanabilir ve bu değer deniz seviyesine bağlı olarak +9000m ile -500m(300hPa ile 1100hPa) aralığında ölçülebilir.
Devre şeması: Çalışma voltajı 1.8V ile 3.6V arasındadır. SCL ve SDA hatları için gerekli pull-up dirençleri modül içerisinde mevcuttur ve değerleri (2.2 kΩ-10kΩ)’dur

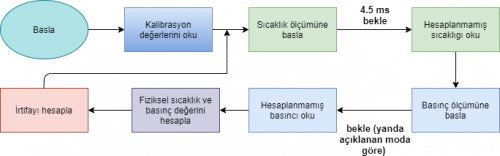

Ölçüm akış diyagramı: Yan tarafta görünen diyagramdaki adımlar datasheet verilerine göre çizilmiştir. Kodlama aşamasında “Donanım Basınç örnekleme doğruluk modları” başlığı altında farklı örnekleme modları kullanarak güç tüketimi, hız ve çözünürlük seçilebilir.
Seçilmek istenen örnekleme modu (Over Sampling Settings) programlama kısmı aşağıdaki şekilde tanımlanmalı ve akış diyagramında belirtilen moda göre bekleme süresi ayarlanmalıdır. OSS(0x03) katsayısı değeri, basınç hesaplama kısmında kullanılacak katsayıdır.
#define OSS_PARAMETER 0x03 #define OSS_DELAY_TIME 77
